Dvoupřírubová motýlová klapka V2FS250TN

Pro uzavírání sil, zásobníků nebo nádrží obsahujících práškové či granulované materiály patří motýlové klapky VFS mezi nejpoužívanější zařízení na světě.
To, co bývalo dříve vyráběno na zakázku pro konkrétní aplikace, proměnila společnost WAM v průmyslový sériově vyráběný produkt s vlastnostmi umožňujícími velmi univerzální použití.

Motýlové klapky VFS se používají ve všech typech závodů na zpracování práškových a granulovaných materiálů, kde je potřeba přerušit tok materiálu dopravovaného samospádem nebo pneumaticky. Montují se pod zásobníky, sila, nádrže, šnekové či jiné dopravníky nebo do potrubí pneumatické dopravy.

Díky speciální konstrukci a použitým materiálům představují mimořádně ekonomické a zároveň vysoce účinné řešení.

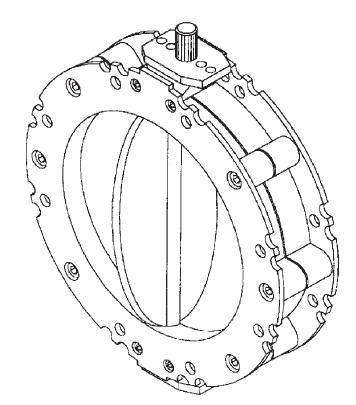

Motýlová klapka V2FS250TN se skládá ze dvou přírub vyrobených ze slitiny hliníku, disku z konstrukční oceli s navulkanizovaným technickým polymerem SINT®, dvěma plastovými pouzdry a těsněním NBR.

Prachotěsná, max. 0,2 baru

Rozměry:

TYP

A

B

C

E

F

G

H DIN5482

N

P

R

úhel alfa

T

U

V

Z

kg

V2FS250TN

250

300

328

390

77

35

22x19

N°8x14

N°8x20

325

11°15´

80

M12

50

M10

7,5
