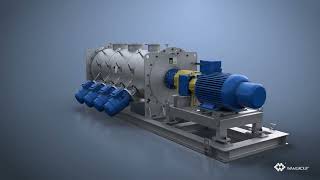

JEDNOHŘÍDELOVÁ ŠARŽOVÁ MÍCHAČKA WBHVU 00150 PO

POPIS ZAŘÍZENÍ:
Míchačky MAP® jsou vyrobeny ze standardizovaných modulárních komponentů, zvolených s ohledem na danou aplikaci a použití. Vysoká kvalita míchaček MAP® je výsledkem hlubokých zkušeností v oblasti technologických procesů, individuálního sladění součástí míchačky s ohledem na míchaný produkt, jakož i výběru specifických materiálů pro konstrukci stroje, opracovaných nejmodernějšími technologickými výrobními postupy.
Šaržové míchačky WBH se skládají z jedné horizontální hřídele s našroubovanými šípovitými radlicemi nebo šikmými lopatkami. Hřídel je uložena ve válcovém míchacím bubnu s několika vstupními hrdly, nebo jedním otevřeným vsypem po celém obrysu komory. Komora je vybavena odvětrávacím hrdlem, výsypem ve střední spodní části míchací komory či kompletně odklopným dnem, dvěma koncovými štíty s namontovaným uložením hřídele v ložiscích vně míchačky včetně regulovatelných těsnících ucpávek. Je ukončena pohonem s vhodnou převodovkou nebo transmisí.

V některých případech, pro zajištění dokonalého míchacího efektu, jsou instalovány z boku komory přídavné vysokorychlostní mixéry se samostatným motorem a variabilními nástroji. Pro vysoce sofistikované produkty existuje široké spektrum volitelného příslušenství a povrchové úpravy (např. vnitřní obložení komory, povrch nástrojů, typů těsnění).

FUNKCE:
Míchačky WBH míchají produkt na principu mechanické fluidizace produktu. Radlice nebo šikmé lopatky namontované na hřídeli pod specifickým sklonem, rotují v horizontální válcové míchací komoře. Výsledkem je odstředivě vířivá turbulence ve třech osách, která ovlivňuje dokonalé promíchání každé jednotlivé částice materiálu ve směsi. Turbulence vede k dokonalému proudění směsi v míchačce a nárazům částic o sebe, zabraňuje vzniku mrtvých zón nebo míst s pomalým pohybem směsi. Tímto způsobem jsou částice s různou velikostí zrna či různou sypnou hmotností, precizně promíchány v relativně krátkém čase. Obvykle se míchačky WBH používají pro míchání suchých prášků, granulí nebo krátkých vláken, aglomeraci či granulaci těchto materiálů, stejně jako pro míchaní pastovitých materiálů s nízkou viskozitou či zvlhčování směsi přidáváním kapalin.

PARAMETRY A VÝHODNÉ UŽITNÉ VLASTNOSTI:

• Teoretický objem: 150 litrů (užitný objem maximálně 105 litrů, minimálně 42 litrů)
• Míchací výkon: 3÷4 šarže za hodinu (v závislosti na receptuře a konfiguraci) doporučený pro směsi na výrobu baterií
• Promíchatelnost: 1:100.000
• Excelentní reproducibilita šarže
• Minimální mezery výsypného hrdla, vzniklého vyříznutím části bubnu míchačky, v provedení pro směsi na baterie se speciální sadou Extra lithium pro čistý prostor výsypu
• Snadné čištění a přístup do vnitřního prostoru míchačky velkým inspekčním otvorem
• Jednoduché nastavení míchacích nástrojů a jejich výměna
• Minimální opotřebení a snadná údržba vnitřního povrchu z keramického materiálu
• Koncová ložiska WAM s širokým spektrem hřídelového těsnění a možnost ofuku těsnění stlačeným vzduchem nebo dusíkem. Pro směsi na baterie je součástí míchačky speciální dodatečné utěsnění Extra lithium jak hlavního uložení hřídele, tak bočního mixér
• Všechny součásti míchačky (včetně pneumatického rozvodného panelu) jsou zhotoveny tak, aby nedošlo ke kontaktu produktu s materiály na bázi mědi, mosazi, nebo zinku. Včetně pneumatického ovládacího panelu.

MOŽNOSTI POUŽITÍ:
Tato míchačka byla specificky navržena pro míchaní materiálů ve formě prášků. Může být použita take pro vlhké materiály, nicméně standardní verze míchačky není určena pro míchání směsí s vysokým podílem kapalin. Pokud by bylo nutné míchat takový druh
materiálu, musí být tato skutečnost uvedena při objedávce, aby byly provedeny nezbytné úpravy pro tyto podmínky.

ZÁKLADNÍ PROVOZNÍ PODMÍNK

•
  Klimatické podmínky:
• Teplota vzduchu (instalace v exteriéru): -20°C - +40°C
• Max. relativní vlhkost: 75%
•  Barometrický tlak: atm
• Nadmořská výška: <1.000 m
• Teplota místnosti (instalace v interiéru): 0 - +40°C
•
  Provozní podmínky:
•  Teplota: -10 +80°C (STD)
•  Vnitřní tlak: 0,8 -> 1,05 baru
•  Hlučnost (bez zatížení): <83 dBa
  Média
• Stlačený vzduch do ucpávek: 3÷5 barů
• Stlačený vzduch do pohonů: max. 7 barů
  Výrobní standardy
•  Mechanické: UNI / ISO
• Electrické: IEC / CEI
• Svary: EN
• Jednotková soustava: S.I.
• Certifikát kvality: ISO 9001-2000

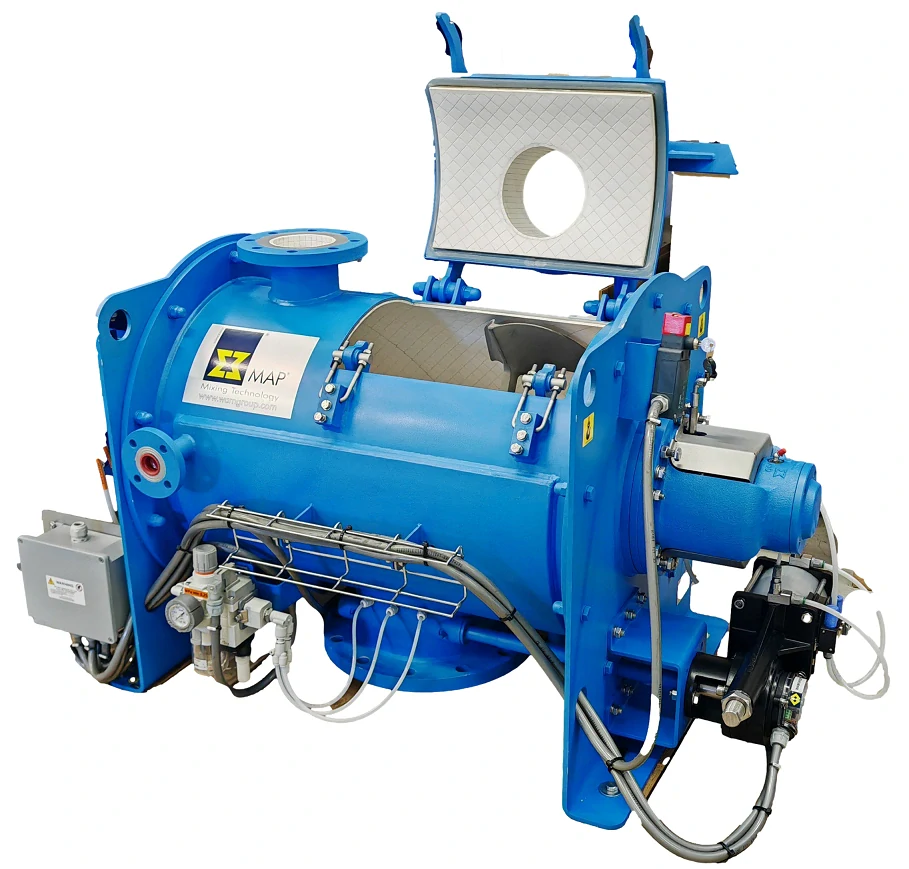

WBHVU 00150 PO s chladící komorou

•
  MÍCHACÍ KOMORA:
• Míchací komora - tlustostěnná: nerezová ocel AISI 304L + lepené keramické obložení
• Závěsná oka: nerezová ocel AISI 304L
• Rotor: nerezová ocel AISI 304L
• Míchací nástroje: Radlice s žárovým nástřikem keramiky na celé ploše
• Těsnění: vzduchem dotěsňované ucpávky + doplňkový těsnící adaptér pro lithium
• Ložiska: uchycení vně míchačky v uložení MAP
• Hlavní vstup: 1 × DN 150 s přírubou PN10 UNI2277
• Odvětrávací vstup: 1 × DN 100 s přírubou PN10 UNI2277
• Výsyp: pneumaticky ovládaná klapka uprostřed míchačky DN 250 se speciální doplňkovou
  sadou pro čištění prostoru výsypu včetně příruby PN10 UNI2277
• Inspekční otvor: 1 × 530×320 mm elektromagneticky blokovaný (standardní otevírání shora

POHONNÁ JEDNOTKA: Typ: PO (pravoúhlá převodovka)
Elekromotor

• Příkon 7,5 kW (IE3)
• Napětí 230/400 V
• Frekvence 50 Hz
• Pólů 4
• Stupeň krytí IP 55
• Třída ochrany F
• Výrobce motoru WAM
• Výrobce převodovky ROSSI

POVRCHOVÁ ÚPRAVA:

• Vnitřní: otryskání skleněnými kuličkami + lepené keramické kachlíky
•  Vnější: otryskání skleněnými kuličkami + finální lak (RAL dle nabídky odstínů v příloze)

PŘÍSLUŠENSTVÍ

• Boční mixér 5,5 kW (230/400V, 50 Hz) s přímými noži s návarem tvrdokovu K40
• Termočlánek PT100
• Rozvodný elektrický panel JB1 Lithium (svorkovnice pro sektor výroby baterií)
• Rozvodný pneumatický panel PPN1 Lithium pro sektor výroby baterií
• Extra lithium specifická úprava konstrukce míchačky
• Vnitřní plochy hrdla výsypu s povrchovou úpravou Ceramic resinal (žádné zbytky)
• Chladící plášť (jacket)
• Servoventilace k hlavnímu pohonu
• Servoventilace k pohonu bočního mixéru
• Hlavní motor umístěn vlevo (při čelním pohledu na inspekční otvor)
