Škrtící ventil typu VM

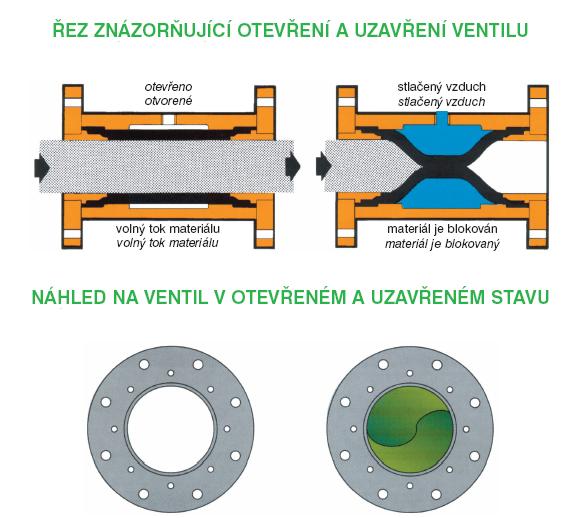

byl navržen pro mnoho aplikací. Základním použitím je zastavení toku materiálu u pneumatické dopravy. Materiálem může být například prášek, granule, vlákna či kapaliny. Široký výběr materiálů škrtících manžet v kombinaci s různými typy pouzder ventilů umožňuje těmto ventilům využití ve všech oblastech průmyslu.

POUŽITÍ:

Škrtící ventil VM je vhodný pro různá použití. V závislosti na tom, z jakého materiálu je škrtící manžeta je možno ventil použít prakticky na jakýkoliv materiál v:

- pneumatické dopravě práškových materiálů
- potravinářském průmyslu pro čokoládu, oříšky, pasty, …
- chemickém průmyslu pro barviva, hnojiva , …
- ochraně životního prostředí pro odpadní vody, prach, saze, ..
- čističkách odpadních vod pro kaly, vápenné mléko, bláto, ..
- výrobě na chladící vodu, zásady, směsi
- stavebnictví pro cement, písek, omítky, ..
- pneumatické dopravě sypkých hmot do sil pro cement, mouku, krmivo

TECHNICKÁ DATA:

1- hliníkové pozdra

3- tělo ventilu- hliníková slitina

4- hliníkové příruby

5- manžeta- přírodní kaučuk NR

6- těsnění

VÝHODY

- volný tok materiálu plným průměrem ventilu s minimální tlakovou ztrátou
- minimální kontakt materiálu s pouzdrem
- žádná údržba
- nízká hmotnost
- nízká spotřeba vzduchu
- vhodné pro výrobní linky vyžadující uzavření toků materiálu z důvodu exploze

Rozměry:

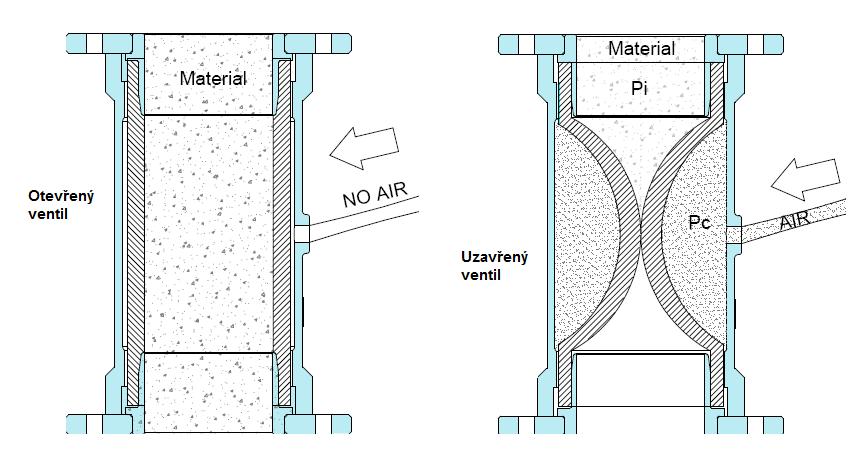

Pi ... vnitřní tlak v pneumatické dopravě

Pc... uzavírací kontrolní tlak
