Elektrický vibrátor MVE40/15E-10A0
Více než 34 let na trhuStabilní firma s dlouholetou praxí v oboru
Komplexní nabídka řešeníElektrické a pneumatické vibrátory, čeření, střásací kladiva, pohony pro třidiče, síta. Vše na jednom místě.
Spolehlivost a kvalitaNaše produkty zajišťují kontinuální tok bez prostojů s dlouhou životností
Individuální přístupPoradenství a návrh řešení vašim potřebám- Kompletní specifikace
- Komentáře 0
- Elektrický vibrátor MVE40/15E-10A0Není skladem, dodání 2 - 5 týdnů, po ověření bude upřesněno.4 643 Kč/ ks3 837 Kč bez DPH

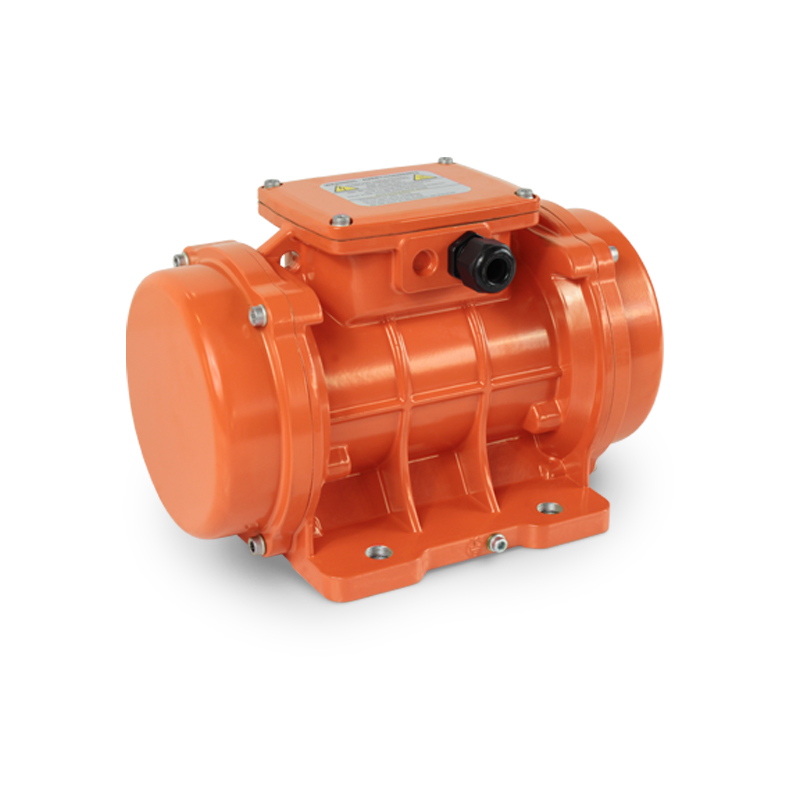

Elektrický příložný vibrátor MVE 40/15E-10A0
Technické parametry příložného vibrátoru:
| Pracovní moment* | Odstředivá síla | Hmotnost | Výkon | Proud | Ia/In | Class II Div.2 | - | |||||||
| [Kg.cm] | [Kg] | [Kg] | [kW] | Amax (Y) | - | - | Tepl. třída | Kabel | ||||||
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 400V/50Hz | 460V/60Hz | 50Hz | 60Hz | [T] | °C | - |
| 2 | 2 | 25 | 36 | 5 | 0,05 | 0,04 | 0,31 | 0,31 | 2,2 | 2,2 | T5 | 100 | M16 | |
* pracovní moment=2x statický moment
Rozměry vibrátoru:
| C | M | A | B | ?G | Díry | D | E | F | H | I | L | N | ||
| [mm] | [mm] | [mm] | [mm] | [mm] | n° | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||
| 50Hz | 60Hz | 50Hz | 60Hz | |||||||||||
| 213 | 45 | 62-74 33 | 106 83-102 | 9 7 | 4 | 130 | 135 | 11 | 50 | 96 | 107 | 85 | ||
Elektrické vibrátory se používají pro vibrační žlabové dopravníky, podavače, vibrační stoly a rošty, pro sila, násypky a zásobníky, všude tam, kde je nutné rozpohybovat materiál, při tvorbě klenby apod.. Vibrační elektrické vibrátory se mohou také používat pro střásaní a hutnění.
- jestliže potřebujete poradit ve výběru vibrátoru, neváhejte nás kontaktovat, rádi Vám poradíme a navrhneme vhodné řešení pro danou aplikace
Jak vybrat správně vibrátor
1.Vyberte otáčky za minutu a amplitudu „e“ (0 - vrchol) vhodnou pro vaši aplikaci:
e = amplituda vibrací 0-vrchol (mm)
n = počet vibrátorů
Wm = pracovní moment (kg.cm)
Mmot = hmotnost vibrátoru (kg)
Mvm = hmotnost vibračního stroje (bez materiálu a vibrátorů)
3. Zkontrolujte získanou hodnotu „e“:
Pokud je vypočtená apmplituda podobná požadované (krok 1) => model MVE správný.
Pokud není vypočtená amplituda podobná požadované (krok 1) => opakujte proces (krok 2) s jiným modelem MVE.
ATEX:
II2D Ex tb IIIC Tx Db IP66
» Zařízení a ochranný systém určený pro použití v prostředí s nebezpečím výbuchu (Zóna 21) - nařízení 2014/34/UE
» Soulad se základními požadavky na ochranu zdraví a bezpečnost
» IEC 60034-1, IEC EN 60079-0, IEC EN 60079-31
Aplikace
- Automatický blokový stroj
- Zhutňování velkého pytle
- Vibrační dna pro sila

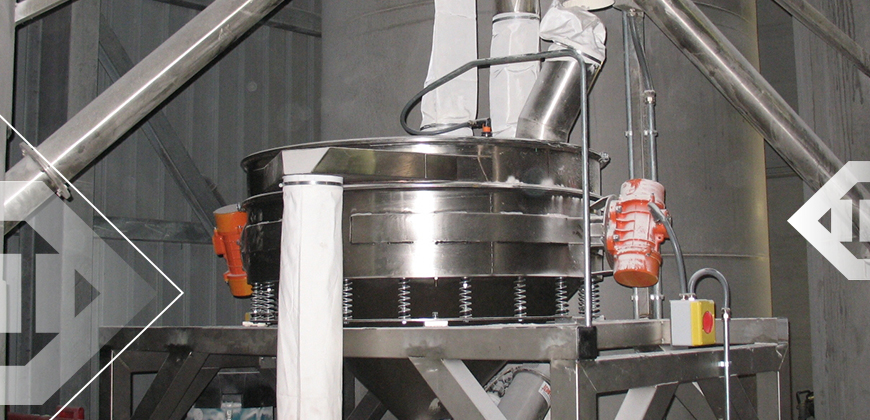

- Vibrační síta s kruhovým pohybem
- Hutnění betonu
- Odvodňovací síto

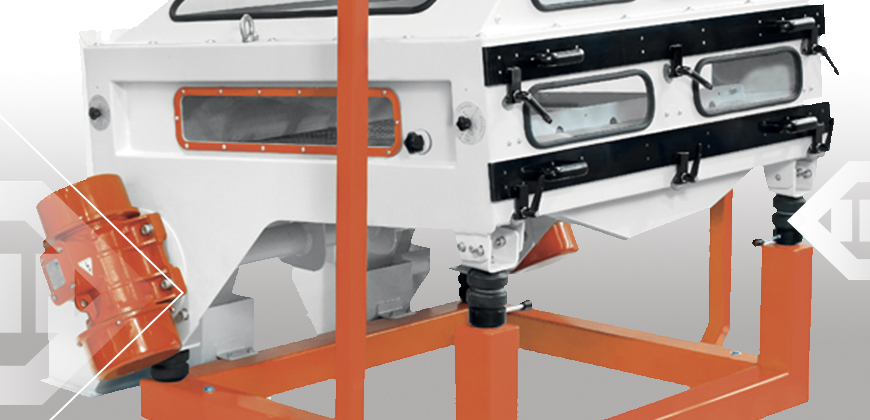

- Gravimetrický vibrační separátor
- Vibrační podavač
- Potrubní dopravník
- Čistič krupice
- Vyprazdňování sila a násypky

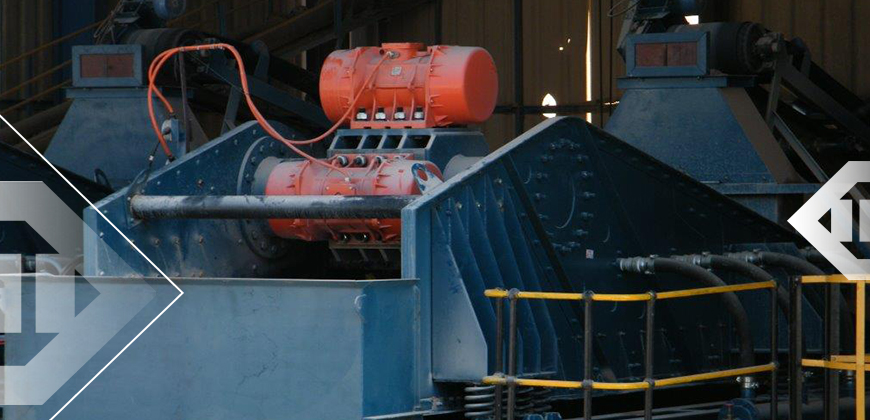

- Síta rekultivace půdy
- Síta třídění / velikosti
- Nákladní auta
- Vibrační plnění Big-Bag
- Vibrační skluz
- Vibrátory pro prachové filtry
- Vibrační extraktor pro sila a násypky
- Vibrační podavač
- Vibrační sušička s fluidním ložem
- Vibrační Shake-Out
- Vibrační spirálový výtah
- Vibrační testovací stůl
Sektory
- Stavba budovy
- Energie
- Environmentální technologie
- Krmivo a jídlo
- Těžký průmysl
- Závody a stroje
- Plasty a chemikálie
Elektrický příložný vibrátor MVE60/3
Technické parametry příložného vibrátoru:
- otáčky: 3000 1/min
| Pracovní moment | Odstředivá síla | Hmotnost | Výkon | Proud | Ia/In | Class II Div.2 | II3 D | - | ||||||
| [Kg.cm] | [Kg] | [Kg] | [kW] | A max (Y) | - | Tepl. Třída | Tepl. Třída | Kabel | ||||||
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 400V/50Hz | 460V/60Hz | 50Hz | 60Hz | [T] | [°C] | - |
| 1,31 | 0,98 | 66 | 71 | 4,2 | 0,08 | 0,09 | 0,16 | 0,18 | 3,0 | 3,0 | T4 | 100 | M16 | |
Rozměry vibrátoru:
| C | M | A | B | ?G | Díry | D | E | F | H | I | L | N | ||
| [mm] | [mm] | [mm] | [mm] | [mm] | n° | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||
| 50Hz | 60Hz | 50Hz | 60Hz | |||||||||||
211 | 45 | 62-74 33 | 106 83-102 | 9 7 | 4 | 130 | 136 | 12 | 48 | 94 | 121 | 85 | ||
Elektrické vibrátory se používají pro vibrační žlabové dopravníky, podavače, vibrační stoly a rošty, pro sila, násypky a zásobníky, všude tam, kde je nutné rozpohybovat materiál, při tvorbě klenby apod.. Vibrační elektrické vibrátory se mohou také používat pro střásaní a hutnění.
- jestliže potřebujete poradit ve výběru vibrátoru, neváhejte nás kontaktovat, rádi Vám poradíme a navrhneme vhodné řešení pro danou aplikace
Sortiment vibrátorů typu MVE- je výsledkem čtyřiceti let zkušeností s vibračními technologiemi ve stavebnictví a dalších průmyslových odvětvích. Naše rotační vibrátory se vyznačují vysokou životností všech dílů, která je dána pečlivým výběrem součástek a vysoce kvalitní výrobou. Údržba je minimální a extrémně jednoduchá.
V našich vibrátorech jsou použity velice kvalitní ložiska typu SKF.
Lze vybírat až ze 72 druhů elektrický příložných vibrátorů: 6 pólové, 4 pólové, 2 pólové, (ale také 8 pólové nebo několik druhů vibrátorů pro stejnosměrný proud - použití pro automobily, atd.). Máme také vibrátory do výbušného prostředí: např. pro doly a do oblasti prašného prostředí..
